Modulador de DVB-T MOD6400
1. 4 ASI aportació
2. SFN i MFN suport
3. model de transmissió (FFT): 2K, 4K, 8K
4. transferència d'ample de banda 2m, 5m, 6m, 7 i 8M
Descripció

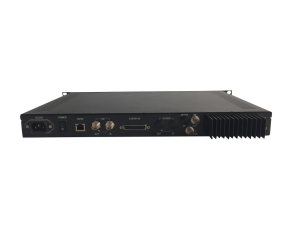

MOD6400 Modulador de DVB-T
Principal aplicació
De radiodifusió de televisió Digital DVB-T/H
Xarxa de freqüència única o xarxa de freqüència múltiple
construcció de xarxa de transmissió
Empresa de R + D + i entorn de prova construeixen

L'entrada |
Entrada T2MI ASI i IP (opció)
1000 Mbps Ethernet portuària
100 port de Mbps Ethernet
entrada 1 canal TS sobre ASI
Entrada de rellotge de referència de 10MHz i loop fora, interfície BNC
1PPS d'entrada i loop fora, interfície BNC
Modulació
Estàndard
EN302 755
Mode de
R: el mode single-PLP; Mode b: múltiple-PLP (opció)
PLP constel·lació
QPSK, 16QAM, 64QAM, 256QAM (Normal o girada)
L1 Post constel·lacions
BPSK, QPSK, 16QAM, 64QAM
Longitud de la FEC
Short(16k), Normal (64K)
Taxa FEC
1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Patró pilot
PP1 - PP8
Interval de guarda
1/128, 1/32 1/16, 19/256, 1/8, 19/128, 1/4
Mode FFT
1k, 2K, 4K; 8k, 16k, 32k (normal o estès)
Ample de banda
5MHz, 6MHz, 7Mhz, 8MHz
Treball dexarxa Mode
MFN, SFN (opció)
RF fora
Connector
N tipus, 50Ω d'impedància
Gamma de RF
30 ~ 999Mhz, 1hz trepitjar
Sortida ATT nivell
-25 ~ 3 dBm, 0.1db trepitjar
MER
> 43db
Nivell d'espatlla
> 56dB
Sistema
Exhibició de LCD, teclat i web de gestió de xarxa
Suport a l'actualització de programari a través de la xarxa
General
Demission (W * L * H)
482 mm × 410 mm × 44 mm
Pes
4,8 kg
Temperatura
0 ~ 45℃ (operació),-20 ~ ℃80(emmagatzematge)
Font d'alimentació
AC 220V±10%,50/60Hz
Consum d'energia
34W
Opció
Aportacions OPT-IP 100m o 1GbE IP
OPTAR-Net MFN o ambdós (MFN i SFN)
OPT-TS TS-M1 d'insums
OPT-PLP Multiple-PLP
OPT-DPD Nen lineal i lineal pre-distorsió digital
